CABLEADO ESTRUCTURADO

· Hemos hecho una cable rj45 en clase:

1)  Pelamos ambos extremos del cable, cortamos lo del medio y desenredamos los cables que van en pares.

2) Los metemos en orden en el la "capucha"

orden: blanco naranja, naranja, blanco verde, azul, blanco azul, verde, blanco marrón, marrón

3) Comprobar entes de gripar que se vean bien los cobres y que ningún cable este doblado o cortado

si todo sale bien, podemos coger un "Network cable tester" y así poder comprobar si esta bien o en que pudimos haber fallado.

Aquí nos muestra que todo esta bien

Servidores:

Hemos cogido un router y conectamos nuestros cables rj45 al switch, cambiamos la dirección IP4 192.168.1.2.    el #1 es la red y el #2 un número de usuario que ocupas hasta 255 .

Con un ping al otro ordenador comprobaríamos, y así seriamos capaces de hacer una red.

PATCH PANEL: Sirve como un organizador de las conexiones de la red, para que los elementos relacionados de la Red LAN y los equipos de la conectividad puedan ser fácilmente incorporados al sistema.

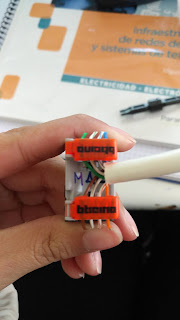

ROSETA: RJ45 de pared es compatible con el conector Keystone RJ45 y se ocupa para crear instalaciones de red de comunicaciones dentro de los edificios o empresas dado que estas cuentan con una gran cantidad de equipos que requieren una conexión de red local, es necesario crear diversos puntos de conexión.
