Infraestructuras de Redes de Datos y Sistemas de Telefonía

  - Usamos Wireshark para poder ver lo que pasa en la red. - ahora vamos a hacer lo mismo pero con diferentes páginas web. 1) GOOGLE: MAC destino:  4c:5e:0c:e3:3d:2d IP destino:  216.58.209.68 2)CISCO: MAC destino:  4c:5e:0c:e3:3d:2d IP destino : 23.216.98.96 3) YAHOO: MAC destino: 4c:5e:0c:e3:3d:2d IP destino: 87.248.100.215 - Como se ve reflejado en las 3, tienen la misma MAC, ya que nos aparece la del router o gateway de nuestra LAN (192.168.18.100) . ARP - es un protocolo de comunicación de la capa de enlace de datos, el cual encuentra la dirección  MAC de otros equipos. - en la primera columna aparecen los IP de los equipos en nuestra red. - en la segunda columna están las direcciones MAC de estos. En Wireshark se pone el comando ARP para filtrarlo y así se ejecuten solo los procesos correspondientes (ARP).

 PREGUNTAS DE EXAMEN 1) cual es la representación binaria de 173. - 10101101 173- 128 = 45 45 - 32  = 13 13 - 8 = 5 5 - 4 = 1 2^7     2^6     2^5     2^4     2^3     2^2      2^1     2^0 128      64       32       16        8          4          2          1 * 192.168.18.20                - 192 - 128 = 64    64 - 64 = 0 - 168 - 128 = 40                                                 192=  11000000    40 - 32 = 8                                  ...

Una NAT (Network Address Translation) es un protocolo utilizado por los routers y demás equipos para intercambiar paquetes entre dos redes que se asignan entre ellas direcciones compatibles. Se basa en convertir en tiempo real las direcciones utilizadas en los paquetes transportados, siendo necesario editar estos paquetes para poder permitir la operación de protocolos, donde esta la información de las direcciones dentro de la conversación del protocolo. En este caso mi IP publica sería esta: Mi IP privada sería esta: IP: 192.168.1.97 VUELTO A EXPLICAR: Para acceder a tu servidor FTP desde otro ordenador, se debe abrir el puerto 21 en el router y dar acceso al programa con firewall, para facilitar la IP pú blica, pero no se tiene la IP privada del servidor, así que se debe hacer una tabla con tu IP privada y tu IP publica, con su respectivo puerto, ( Esto solo pasa en IPv4). - SOCKET=  IP + Puerto.

·  Hemos hecho una cable rj45 en clase: 1)  Pelamos ambos extremos del cable, cortamos lo del medio y desenredamos los cables que van en pares. 2) Los metemos en orden en el la "capucha"  orden: blanco naranja, naranja, blanco verde, azul, blanco azul, verde, blanco marrón, marrón 3) Comprobar entes de gripar que se vean bien los cobres y que ningún cable este doblado o cortado si todo sale bien, podemos coger un "Network cable tester" y así poder comprobar si esta bien o en que pudimos haber fallado. Aquí nos muestra que todo esta bien  Servidores: Hemos cogido un router y conectamos nuestros cables rj45 al switch, cambiamos la dirección IP4 192.168.1.2.    el #1 es la red y el #2 un número de usuario que ocupas hasta 255 . Con un ping al otro ordenador comprobaríamos, y así seriamos capaces de hacer una red. PATCH PANEL:   Sirve como  un organizador de las conexiones de la red,  para que  los elementos relacionados de la Red LAN ...

ESTOS SON LOS TIPOS DE CABLES QUE PODEMOS ENCONTAR: UTP , es una sigla que significa Unshielded Twisted Pair (se traduce como “Par trenzado no blindado”). El cable  UTP , por lo tanto, es una clase de cable que no se encuentra blindado y que suele emplearse en las telecomunicaciones. Cable FTP . Siglas de “Foiled Twisted Pair” o cable  de par trenzado apantallado. En este caso tenemos un  cable  cuyos pares trenzados están separados entre ellos por un sistema básico basado en plástico o material no conductor. Su impedancia es de 125 Ohm. El nivel de protección del STP  ante perturbaciones externas es mayor al ofrecido por UTP y suele utilizar  conectores RJ49. Es utilizado generalmente en las instalaciones de procesos de datos por su capacidad y sus buenas características contra las radiaciones electromagnéticas. cable estructurado: sirve para tener ordenado todo lo relacionado con ethernet con la base de un patch panel y una roseta, un interface, un cable ...

 QUE ES UNA DIRECCIÓN MAC? - Es un identificador de número único de 48 bits asignado a las interfaces de red. PARA QUE SIRVE UNA DIRECCIÓN MAC? - Esto sirve para operar la capa mas baja de de IP, haciendo que la ethernet funcione; así cuando enviamos un paquete de un dispositivo a otro, utilizamos la dirección MAC. COMO ES LA DECODIFICACIÓN DE UNA DIRECCIÓN MAC? -Esta es la estructura que tiene una dirección MAC. - Para decodificarla se debe dividir en dos partes iguales, así dándonos el OUI y el ID que nos dirá donde esta asignado. - Para encontrar la dirección MAC de nuestro ordenador debemos buscar  ipconfig /all y nos mostrara la dirección, en este caso seria  (40-A8-F0-3E-F1-F8) ,    - para confirmar esta información de nuestra tarjeta red, entraremos a una pagina web y lo buscaremos, mas concretamente en esta:  https://www.macvendorlookup.com.

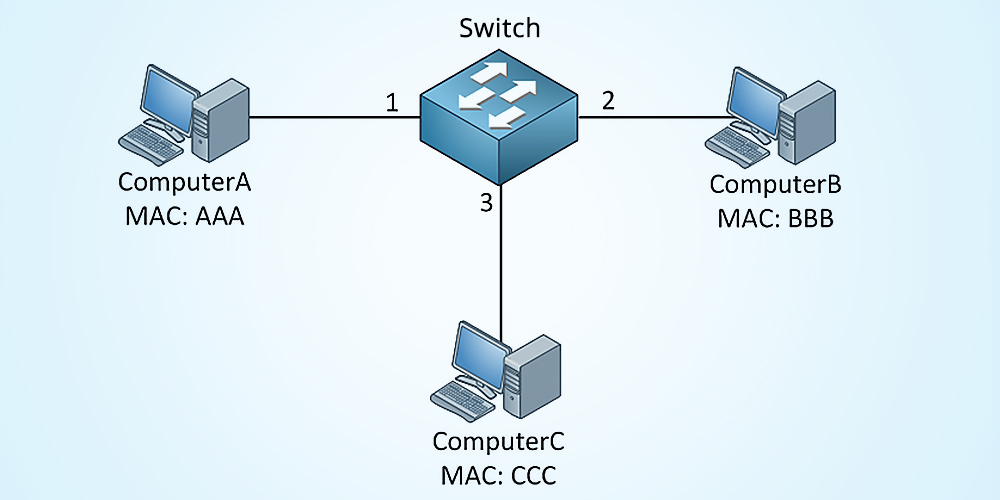

  dirección MAC de switch: ¿Qué es y como funciona? En el centro se ubica un switch y alrededor tenemos 3 ordenadores. Todos los ordenadores tienen sus respectivas direcciones MAC, las cuales se simplifican como: AAA, BBB y CCC el ordenador envía los datos al switch y de ahí a TODOS los ordenadores luego el ordenador de la MAC recibirá los datos y enviara la señal al switch  Las redes Wi-Fi son redes locales inalámbricas basadas en los estándares IEEE 802.11 El ancho de banda de canal de la señal inalámbrica determina la velocidad de transmisión de datos de esa señal. Cuanto mayor sea el ancho de banda del canal, mayor será la velocidad de la conexión. El uso del ancho de banda de canal de 160 MHz es una de las principales funciones del estándar Wi-Fi 6 Ethernet es el protocolo de la capa de enlace de la pila TCP/IP  WEP  y WPA (junto con WPA2) son nombres de diferentes herramientas de cifrado usadas para asegurar su conexión inalámbrica. ...  WEP sign...

  IP de un dominio:  primero abrimos cmd para hacer ping al dominio  ( Google  ) : -  abrimos el navegador y ahora ponemos en la barra de búsqueda la dirección IP la cual será la que nos llevara al dominio. -  a continuación vemos que al poner el IP que nos han dado, nos lleva al dominio. -  ahora vamos a hacer el mismo procedimiento con otro dominio (BOE) -  ponemos el IP en el navegador -  al darle a buscar, nos aparecerá el dominio así como en el primer ejemplo.
